Автоматизация технологических процессов основных химических производств

Баланс по паровой фазе.


Структурная схема конденсатора без флегмовой емкости.

Рис.7

  • Уравнение динамики:

                                                                      (13).

  • Уравнение статики:

                                                                                             (14).

  • Особенности:

G        Решение уравнения динамики для  pв  дает выражение для интегрального звена.

G        Если учесть выражение Gyn = f (pв ), то звено получается апериодическим 1 порядка.

G        Gyк = f (Gхл ), можно получить на основании теплового баланса конденсатора:

.                                                                            (15).



  • На основании (13), (14) и (15) можно принять:Pв =f(Gхл).

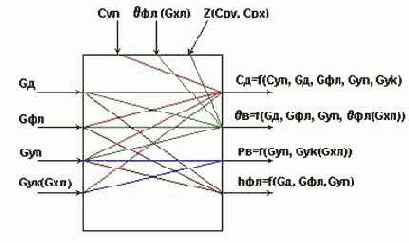

Информационная схема верха колонны.



Рис.8.

Информационная схема верха колонны как многосвязного объекта по qв и pв

Рис.9а.

Информационная схема верха колонны как многосвязного объекта по hфл и qв

Рис.9б.

Информационная схема колонны как многосвязного объекта по qв и qн.

Рис.9в.


Математическое описание подогревателя потока питания.

Тепловой баланс

  • Уравнение динамики.

                                                 (16).

  • Уравнение статики.



Gт Cрт qтвх - Gт Cрт qтвых = Gп Cpп qn0 - Gп Cpп qn ,                                          (17)

  • Обозначения:

-         qт вх , qт вых , qn 0 ,qn – температуры потоков теплоносителя и питания на входе и выходе из теплообменника;

-         Vn - объем потока питания в трубах теплообменника;

-         Cpп,  Срт -  удельные теплоемкости потоков питания и теплоносителя;

-         Gт, Gп - массовые расходы теплоносителя и питания, кг/ч.

  • На основании (16) и (17) можно считать:

.




  • Предпочтительное управляющее воздействие Gт.
Информационная схема подогревателя потока питания

как объекта управления qп0



Рис.10.

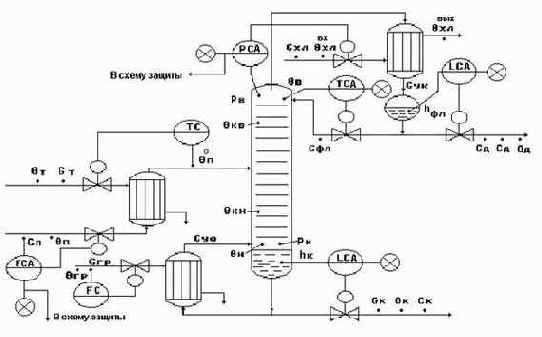

Типовая схема автоматизации процесса ректификации.









Рис.11.

Типовое решение автоматизации

процесса ректификации.

1.     Регулирование.

  • Регулирование ?в=f(cд) по подаче флегмы  -  косвенное регулирование показателя эффективности процесса cд.
  • Регулирование по подаче хладоагента Gхл -  обеспечивает материальный баланс по паровой фазе.
  • Регулирование hфл по  отбору флегмы Gфл - обеспечивает материальный баланс по жидкой фазе верха колонны.
  • Регулирование по отбору кубового продукта - обеспечивает материальный баланс по жидкой фазе низа колонны.
  • Стабилизация расхода питания Gп  -  обеспечивает:
-   материальный баланс по всему веществу,

-  снятие наиболее существенных возмущений,

-  заданное положение рабочей области колонны;

-  стабилизацию производительности установки.

  • Стабилизация расхода греющего пара Gгр -  обеспечивает:
-   тепловой баланс установки;

-  стабилизацию Gy0 .

  • Регулирование ?п0 по подаче Gт обеспечивает:
-  заданное положение рабочей линии;

-  эффективность процесса разделения;

-  тепловой баланс

2.     Контроль.

  • Температуры и расходы всех исходных потоков.
  • Температуры  -  ?в, ?н, ?кв, ?кн, ?п0.
  • Давление  -  Рв, Рн.
  • Уровень  -  hфл, hк.
  • Концентрации  -  сд или ск .
3.     Сигнализация.

  • существенные отклонения hфл, hк, ?в от заданий:
  • повышение
    ;
резкое снижение или прекращение подачи потока питания
.
